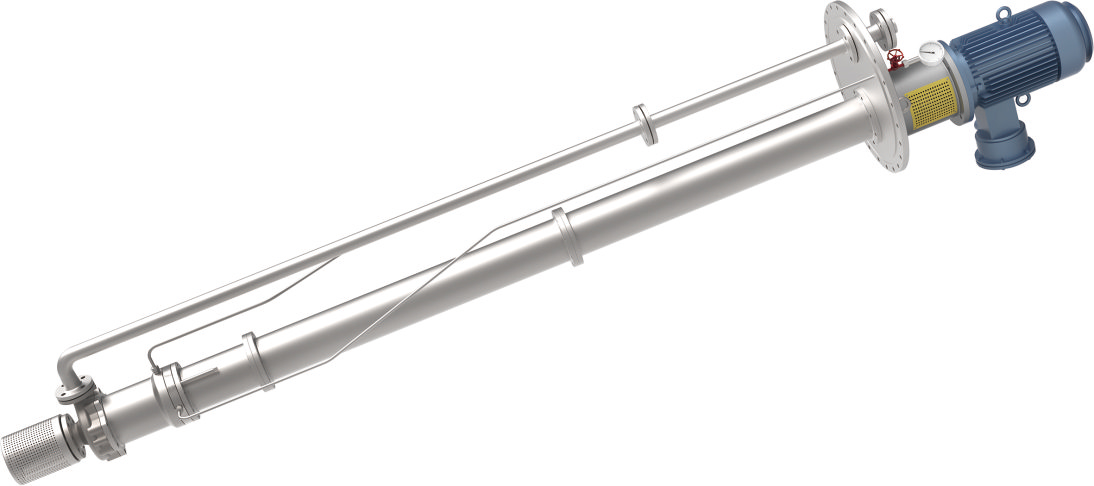

BMY系列水下磁力驅動離心泵為磁力驅動立式懸掛式離心泵，BMY為單級，BMYD為多級，泵液通過獨立的排出管排出。BMY葉輪設計有閉式和開式，傳動軸采用剛性材料制成，且單軸長度不大于1.5m，穩定性好;軸向力由平衡板動態平衡，滑動軸承隨輸送介質自潤滑，材料采用無壓燒結碳化硅(SSiC)或YWN8等耐磨材料制成。驅動電機通過聯軸器與外部磁性轉子連接。
干氣機械密封可安裝在電機座箱內，形成二次密封。電機座箱可設計為自然冷卻或水冷卻結構，泵轉向自驅動端順時針方向。
外部保護設計，可有效防止外磁轉子徑向運動，在滾動軸承損壞時劃傷隔離套，安全可靠!
隔離套采用TC4鈦合金制造，強度高，電阻率高。該設計可有效減小隔離套的厚度，使磁渦流損耗僅為同等強度下普通奧氏體不銹鋼隔離套的30% !(隔離器的磁渦流損耗占磁力泵電機功率的10%~25%)
軸套熱補償設計，內置膨脹軸套可吸收熱膨脹并同心定位，軸套作為影響磁力泵運行周期的最關鍵部件，該設計可確保磁力泵無故障穩定運行!
精巧的內循環結構，冷卻潤滑穩定，效率高，空化低。
滑動軸承、軸套、止推盤采用模塊化設計，軸系部件設計為獨立裝配部件。該結構遠遠優于操作麻煩、易損壞熱插片的工藝設計!
軸體采用YWN8硬質合金，具有強度高、耐磨性高、耐腐蝕性好等優點。
口徑：DN32~DN200
流量：1.25~400m3/h
揚程：8~125m
溫度：-90℃~350℃
壓力：0~1.6MPa(高壓~42MPa）
功率：0.55kW~132kW
材質：304、316L、2205、904L、TC4、TA1、TA2、C-276等
領域：石油石化、精細化工、制藥、新能源等領域
適用于石油石化、精細化工、醫藥、新能源、新材料、環保、天然氣、電廠、化肥、污水處理、船舶、核工業等領域及工業配套行業。
