BMX系列磁力驅動旋流泵

口徑： DN40~DN200

流量： 6~400m3/h

揚程： 2~100m

溫度： -90℃~350℃

功率： 0.55kW~355kW

材質： 304、316L、2205、904L、TC4、TA1、TA2、C-276等

領域：石油化工、制漿造紙、治金污水處理等，輸送含大顆粒、纖維、污物或較高含氣量等

在線留言用戶手冊

描述

性能參數表

產品描述

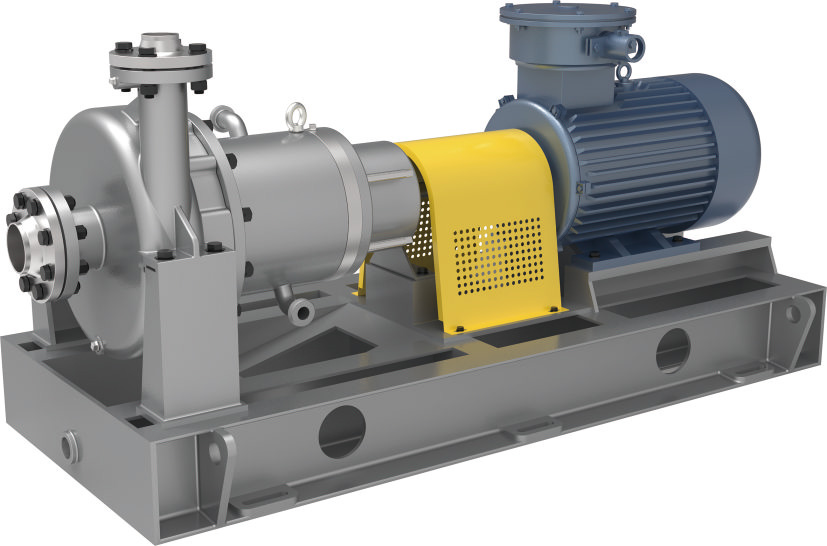

BMX系列(立式)磁力驅動回轉泵是我公司根據市場需要在引進國外先進技術的基礎上研制的一種無堵泵，采用磁力耦合傳動設計，徹底解決了動態機械密封泄漏問題，采用完全渦狀、開式葉輪及寬流量設計，葉輪與泵殼之間的間隙及排出直徑相同。單級單吸臥式安裝，水平吸，切向排出。該泵效率高，振動小，運行平穩，葉輪進口具有攪拌異物的作用，具有較強的抗堵塞能力和良好的空化性能，適用于完全輸送顆粒物和纖維介質的磁力泵。

適用于石油化工、塑料、橡膠、制漿造紙、冶金、污水處理等行業，輸送含有大顆粒、纖維、污垢或高含氣量的介質。

設計特點

磁驅動旋風泵的泵體和葉輪的結構設計體現了新的設計理念，新穎、獨特、實用。葉輪在泵體內旋轉，帶動泵體流道內的介質形成渦流。具有大顆粒和強磨損特性的固體顆粒沿縱向渦向泵體流道中心流動，具有弱磨損特性的較小顆粒與泵體腔室和葉輪表面接觸。大部分粗顆粒介質不直接沖刷葉輪和泵體，減少了葉輪和泵體因沖刷和磨損造成的損壞，從而使泵體和葉輪的壽命大大延長。

磁驅動旋風泵的葉輪為開式。葉輪與前蓋(磨損板)無間隙要求(葉輪間隙可達30 ~ 100mm)，進入泵體的介質隨葉輪旋轉在泵體流道內形成渦流，大部分固體顆粒不通過葉輪而直接從出口拋出，含有固體顆粒的介質不直接沖刷，磨損葉輪，且葉輪不易堵塞。即使流動部件在發生輕微磨損時，泵的性能參數也不會發生太大的變化，從而使葉輪的壽命大大延長。對于結晶沉淀的介質，葉輪結構可以延遲介質在葉輪上的結垢周期。

工作原理

泵的工作原理是當葉輪旋轉時，通過離心力使介質的能量增加，葉片之間的介質在葉片和葉輪的帶動下一起運動。靠近葉輪出口頂部的介質由于較大的離心力形成直通流，葉輪中間的介質形成循環流。

通過流量通過泵腔出口流出，形成一定的揚程;介質中的固體顆粒和纖維在循環流動的作用下獲得能量。它們大多不經過葉輪，而是在葉片腔內運動后由泵出口排出，從而達到輸送復雜介質或含雜質流體的目的:

(1)良好的不堵塞性能，可通過相當于泵出口直徑的固體顆粒;(2)固體顆粒大部分不通過葉輪，葉輪使用壽命長;③泵吸油性能好，具有良好的汽蝕性能;(4)可泵送高含氣量的液體;⑤可泵送高濃度、高粘度液體;采用標準雙相不銹鋼材料，耐磨、耐腐蝕性能優異。

性能范圍

口徑：DN40~DN200

流量：6~400m³/h

揚程：2~100m

溫度：-90℃~350℃

功率：0.55kW~355kW

材質：304、316L、2205、904L、TC4、TA1、TA2、C-276等

領域：石油化工、制漿造紙、治金污水處理等，輸送含大顆粒、纖維、污物或較高含氣量等

性能參數

標準性能表：								（原動機轉速n=1450r/min）
泵型號 Type	入口 (mm)	出口 (mm)	葉輪名義直徑	流量Q		揚程 H(m)	效率 η(%)	軸功率 (kW)	汽蝕余量 NPSHr(m)	電機型號功率(kW)&比重(g/cm3)
泵型號 Type	入口 (mm)	出口 (mm)	葉輪名義直徑	m3/h	L/s	揚程 H(m)	效率 η(%)	軸功率 (kW)	汽蝕余量 NPSHr(m)	1	1.35	1.84
BMX32-20-125	32	20	125	2	0.56	5	36	0.08	2.0	0.75	1.1	1.5
BMX32-20-160	32	20	160	2	0.56	8	33	0.13	2.0	0.75	1.1	1.5
BMX40-25-125	40	25	125	4	1.11	5	35	0.16	2.0	0.75	1.1	1.5
BMX40-25-160	40	25	160	4	1.11	8	32	0.27	2.0	1.1	1.5	2.2
BMX40-25-200	40	25	200	4	1.11	12.5	25	0.54	2.0	1.5	2.2	3
BMX50-32-125	50	32	125	6.3	1.75	5	34	0.25	2.0	0.75	1.1	1.5
BMX50-32-160	50	32	160	6.3	1.75	8	31	0.44	2.0	1.1	1.5	2.2
BMX50-32-200	50	32	200	6.3	1.75	12.5	24	0.89	2.0	2.2	3	4
BMX50-32-250	50	32	250	6.3	1.75	20	19	1.81	2.0	4	5.5	7.5
BMX65-50-125	65	50	125	12.5	3.47	5	41	0.42	2.0	1.1	1.5	2.2
BMX65-50-160	65	50	160	12.5	3.47	8	36	0.76	2.0	2.2	3	4
BMX65-40-200	65	40	200	12.5	3.47	12.5	31	1.37	2.0	3	4	5.5
BMX65-40-250	65	40	250	12.5	3.47	20	26	2.62	2.0	5.5	7.5	11
BMX65-40-315	65	40	315	12.5	3.47	32	21	5.19	2.5	11	15	18.5
BMX80-65-125	80	65	125	25	6.94	5	47	0.72	2.5	2.2	3	4
BMX80-65-160	80	65	160	25	6.94	8	45	1.21	2.5	3	4	5.5
BMX80-50-200	80	65	200	25	6.94	12.5	41	2.08	2.5	5.5	7.5	11
BMX80-50-250	80	65	250	25	6.94	20	37	3.68	2.5	7.5	11	15
BMX80-50-315	80	65	315	25	6.94	32	31	7.03	2.5	15	18.5	22
BMX100-80-125	100	80	125	50	13.89	5	55	1.24	2.5	3	4	5.5
BMX100-80-160	100	80	160	50	13.89	8	53	2.06	2.5	4	5.5	7.5
BMX100-65-200	100	80	200	50	13.89	12.5	51	3.34	2.5	7.5	11	15
BMX100-65-250	100	80	250	50	13.89	20	47	5.80	2.5	15	18.5	22
BMX100-65-315	100	80	315	50	13.89	32	43	10.14	2.5	18.5	22	30
BMX125-100-200	125	100	200	100	27.78	12.5	59	5.77	2.8	11	15	18.5
BMX125-100-250	125	100	250	100	27.78	20	53	10.28	2.8	18.5	22	30
BMX125-100-315	125	100	315	100	27.78	32	49	17.79	2.8	30	37	45
BMX125-100-400	125	100	400	100	27.78	50	43	31.68	2.8	45	55	75
BMX150-125-250	150	125	250	200	55.56	20	65	16.76	2.8	30	37	45
BMX150-125-315	150	125	315	200	55.56	32	63	27.67	2.8	45	55	75
BMX150-125-400	150	125	400	200	55.56	50	58	46.97	2.8	75	90	110
BMX200-150-250	200	150	250	400	111.11	20	67	32.53	3.2	55	75	90
BMX200-150-315	200	150	315	400	111.11	32	65	53.64	3.5	90	110	132
BMX200-150-400	200	150	400	400	111.11	50	63	86.48	3.8	132	160	185

標準性能表：								（原動機轉速n=2900r/min）
泵型號 Type	吸入口直徑	排出口直徑	葉輪名義直徑	流量Q		揚程 H(m)	效率 η(%)	軸功率 (kW)	汽蝕余量 NPSHr(m)	電機型號功率(kW)&介質比重(g/cm3)
泵型號 Type	吸入口直徑	排出口直徑	葉輪名義直徑	m3/h	L/s					1	1.35	1.84
BMX32-20-125	32	20	125	3.2	0.89	20	28	0.62	2.0	2.2	3	4
BMX32-20-160	32	20	160	3.2	0.89	32	25	1.12	2.0	3	4	5.5
BMX40-25-125	40	25	125	6.3	1.75	20	35	0.98	2.0	3	4	5.5
BMX40-25-160	40	25	160	6.3	1.75	32	31	1.77	2.0	4	5.5	7.5
BMX40-25-200	40	25	200	6.3	1.75	50	25	3.43	2.0	7.5	11	15
BMX50-32-125	50	32	125	12.5	3.47	20	42	1.62	2.0	4	5.5	7.5
BMX50-32-160	50	32	160	12.5	3.47	32	39	2.79	2.0	5.5	7.5	11
BMX50-32-200	50	32	200	12.5	3.47	50	31	5.49	2.0	11	15	18.5
BMX50-32-250	50	32	250	12.5	3.47	80	25	10.90	2.0	18.5	22	30
BMX65-50-125	65	50	125	25	6.94	20	51	2.67	2.0	5.5	7.5	11
BMX65-50-160	65	50	160	25	6.94	32	45	4.84	2.0	11	15	18.5
BMX65-40-200	65	40	200	25	6.94	50	40	8.51	2.0	15	18.5	22
BMX65-40-250	65	40	250	25	6.94	80	37	14.72	2.0	22	30	37
BMX65-40-315	65	40	315	25	6.94	125	27	31.53	2.4	45	55	75
BMX80-65-125	80	65	125	50	13.89	20	57	4.78	3.0	11	15	18.5
BMX80-65-160	80	65	160	50	13.89	32	55	7.92	2.4	15	18.5	22
BMX80-50-200	80	50	200	50	13.89	50	50	13.62	2.4	22	30	37
BMX80-50-250	80	50	250	50	13.89	80	45	24.21	2.4	37	45	55
BMX80-50-315	80	50	315	50	13.89	125	40	42.56	2.4	75	90	110
BMX100-80-125	100	80	125	100	27.78	20	61	8.93	4.5	15	18.5	22
BMX100-80-160	100	80	160	100	27.78	32	61	14.29	4.3	22	30	37
BMX100-65-200	100	65	200	100	27.78	50	60	22.70	3.9	37	45	55
BMX100-65-250	100	65	250	100	27.78	80	56	38.92	3.6	75	90	110
BMX100-65-315	100	65	315	100	27.78	125	50	68.10	3.2	110	132	160
BMX125-100-200	125	100	200	200	55.56	50	65	41.91	5.0	75	90	110
BMX125-100-250	125	100	250	200	55.56	80	63	69.18	4.5	110	132	160
BMX125-100-315	125	100	315	200	55.56	125	58	117.42	4.5	185	220	280
